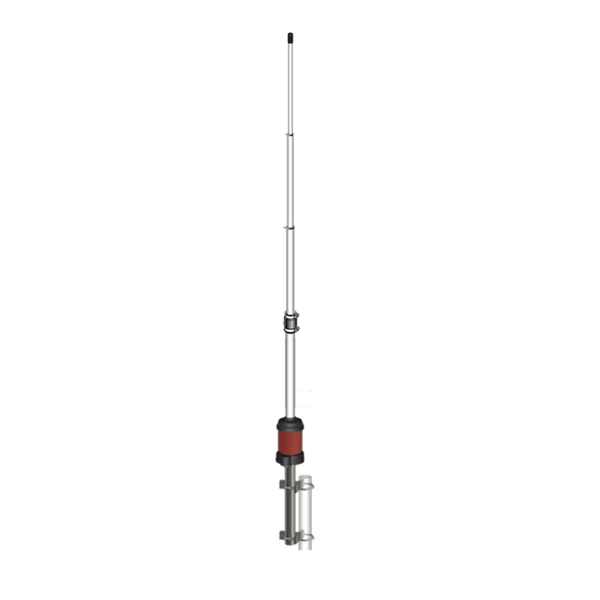

SIRIO GAIN-MASTER 5/8 2024 CB Basisantenne
Art.-Nr.: 417
Lagerverfügbarkeit:
verfügbar
Produkte, die auf Lager sind, werden in der Regel noch am selben Tag versandt (Lieferzeit 1-3 Werktage) bei Bestellung vor 12 Uhr. Nicht lagernde Produkte werden für Sie bestellt oder befinden sich im Zulauf (Lieferzeit 3-7 Werktage).
Preis: 219,00 €
Alle Preise inkl. gesetzlich MwSt. und in Euro und ggf. zzgl. Versandkosten. Einzelheiten zu den Versandkosten finden Sie hier

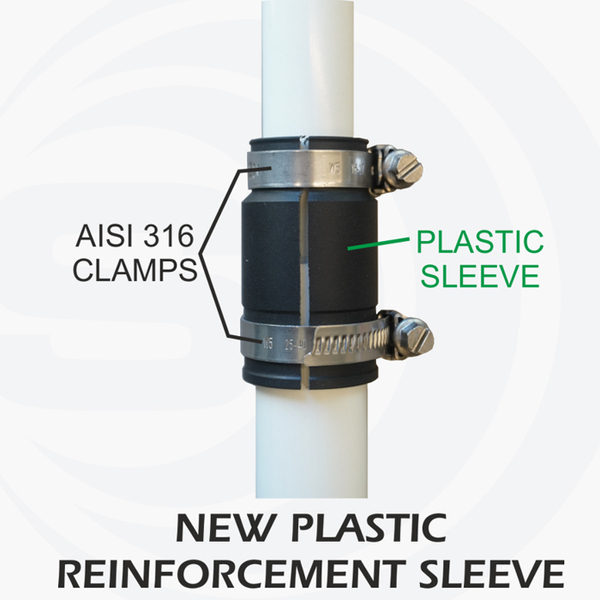

Neueste 2024-Version - noch stabiler als bisher. Mit Stabilisierungselement für die Verbindung der unteren beiden Mastteile. Außerdem gehört jetzt eine neue Masthalterung zum Lieferumfang welche für Mastdurchmesser von 35-60mm geeignet ist.
Technische Daten
| Frequenzbereich | |
| Typ | |
| Max. Sendeleistung | |
| Gewinn lt. Hersteller | |
| Impedanz | |
| Radiation | |
| Polarization | |
| typisch erzielbares SWR | |
| Mastaufnahme | |
| Antennenanschluss | |
| Besonderheit | |
| Länge |
Abmessungen der Verpackung: 1950 x 100 x 130 mm
Mehr Infos unter: www.gain-master.it/
Gain-Master™ is a 0.625λ high tech fiberglass
base station antenna for wide band antenna from 10m to 12m* amateur band
completely designed by electromagnetic simulation to achieve the maximum gain and optimize the radiation pattern and bandwidth.
Engineered with the most advanced available technologies it is completly manufactured in Italy with high quality materials.
The new design of the radiant element (Patent Pending) works like a central feeded dipole so all RF currents on the radiator are in-phase and the ground plane radials are not necessary.
The coaxial coil at the bottom works like RF-choke for the optimum decoupling from mast and feeding line.
Made of telescopic fiberglass tubes, it is DC-grounded for the best protection from static discharges.
Gain-Master™ is the new reference standard in its class of antennas.
*12m band covered with manual or automatic antenna tuner.
ELECTRICAL DATA
Type 0.625 λ center feeded vertical dipole
Frequency Range @ SWR ≤ 2.0 25.5 - 30 MHz wide band from 10m to 12m* ham band
Impedance 50 Ω
Radiation Omnidirectional
Polarization Linear Vertical
Max Gain on the horizon 1 to 2 dB higher than conventional 5/8 λ
Max Power 500 Watts (CW) continuous, 1000 Watts (CW) short time
Ligthning protection All metal parts are DC-grounded, the inner conductor shows a
DC-short

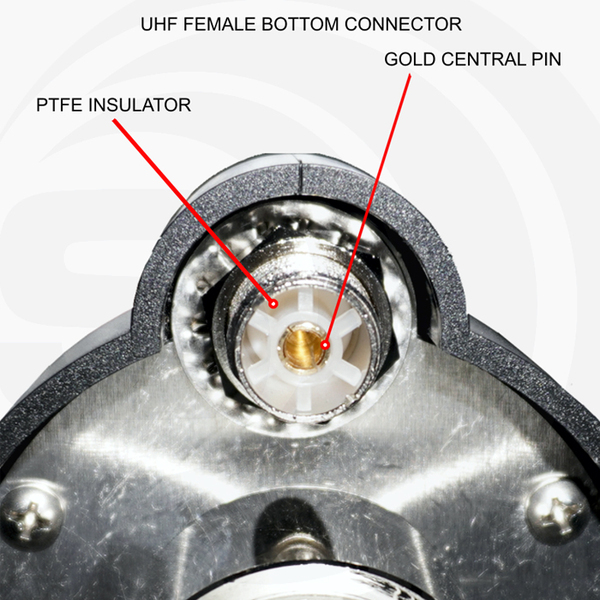

Connector UHF-female, PTFE insulator & gold plated central pin
MECHANICAL DATA
Materials Whip made of white fiberglass four sections composite tube,
radiator made of copper wire and low loss coax cable,
stainless steel hardware, anodized AW6060 aluminium, UV
stabilized thermoplastic.
Wind Resistance up to 160 Km/h using bracing rods (see Annex installation manual)
Height (approx.) 7360mm with bracket, radiator 6850mm
Packaging Dimensions 1950 x 100 x 130 mm
Weight (approx.) 3 Kg
Mounting mast Ø 35-54 mm side mast with “V” bolt
